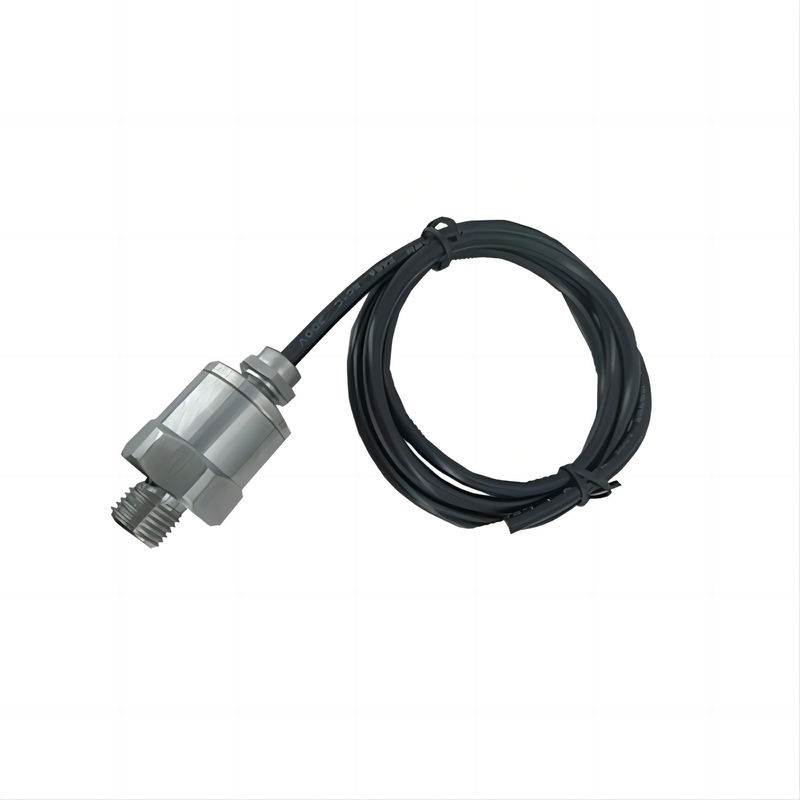

Name: Линейный датчик давления из нержавеющей стали
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CTS110
Availability: InStock

Подробная информация о продукции

Место происхождения: В Уси

Фирменное наименование: Consensic

Номер модели: CTS110

Условия оплаты и доставки

Количество мин заказа: Пожалуйста, свяжитесь с нами для подробной информации

Цена: Offline contact or face-to-face discussion can be negotiated

Время доставки: 3-7 рабочих дней

Условия оплаты: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay и платежи между предприятиями

Поставка способности: 999

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:

Давление перегрузки:	2 Полноценный диапазон	Влияние изменений температуры окружающей среды:	00,03% / °C, типичное значение
Стабильность:	< 0,5% ФС / год	Выпуск:	Выходный ток 4 ~ 20 м ADC две линии; выходное напряжение 0,5-4,5V
Напряжение питания:	10-36 ВДС; 12-36 ВДС или 5 ВДС при выходном напряжении	Основные материалы:	304, из нержавеющей стали

Давление перегрузки:	2 Полноценный диапазон
Влияние изменений температуры окружающей среды:	00,03% / °C, типичное значение
Стабильность:	< 0,5% ФС / год
Выпуск:	Выходный ток 4 ~ 20 м ADC две линии; выходное напряжение 0,5-4,5V
Напряжение питания:	10-36 ВДС; 12-36 ВДС или 5 ВДС при выходном напряжении
Основные материалы:	304, из нержавеющей стали

Линейный датчик давления из нержавеющей стали

функция линейного переноса

Пример линейной функции переноса: 1. диапазон 0 ~ 1,6 МПа (табличное давление), 4 ~ 20 мА выходной тока линейная функция выглядит следующим образом:Aout = ((400+P)/100

Линейная диаграмма входного давления и выходного тока выглядит следующим образом: линейная функция переноса.

Линейная диаграмма входного давления и выходного тока выглядит следующим образом:

Линейный датчик давления из нержавеющей стали 0

2. диапазон 0 ~ 1.6Mpa (метровое давление), линейная функция выходного напряжения 0,5V ~ 4,5V выглядит следующим образом:Vout = ((200+P) / 400

Линейная схема входного давления и выходного напряжения выглядит следующим образом:

Линейный датчик давления из нержавеющей стали 1

Диаграмма электрической проводки

Форма вывода

С экранированным кабелем / кабелем GX 12

Электрическое соединение

Выходной ток, с системой второй линии 4 ~ 20mA

Пин 1 (красная линия) - питание положительное Vs + Пин 2 (черная линия) - питание отрицательное Vs-

Выходное напряжение, три провода

Пин 1 (красная линия) - -Силовое питание положительное Vs +

Пин 2 (черная линия) - отрицательная мощность / общий GND

Пин 3 (желтая линия) - -Выходной терминал напряжения Vout
