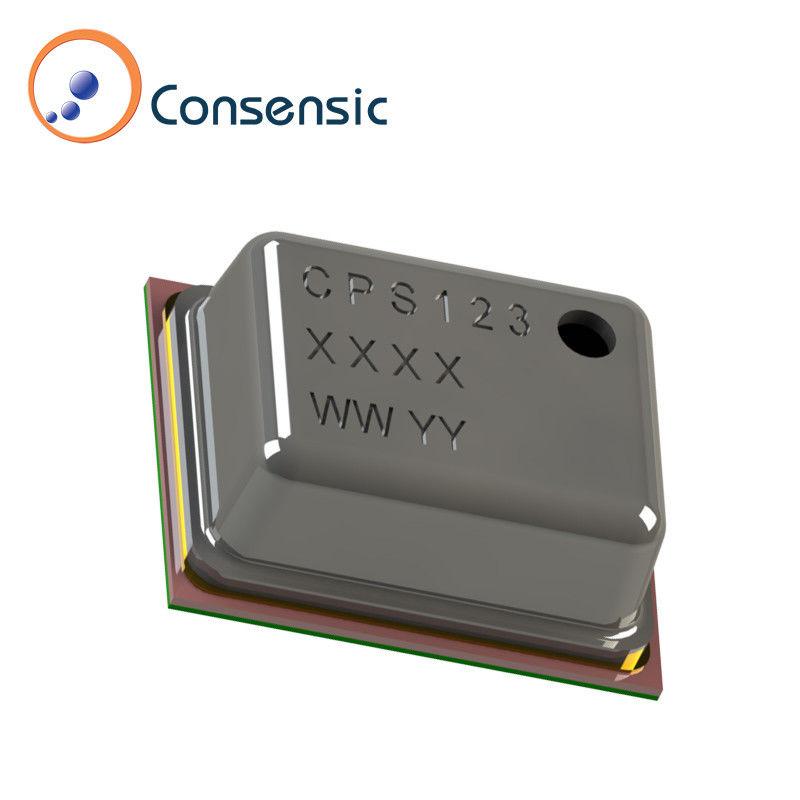

CPS123 LGA Преобразователь давления Цифровой выход от 30 до 130 КПа

Цифровой датчик выходного давления CPS123 Рабочий диапазон температуры - от 40 °C до +85 °C Точность давления < ± 0,2 кПа (< ± 2,0 мбар) @ 25°C

Ниже приведено более детальное и лаконичное описание основных характеристик и спецификаций CPS123:

Электрические параметры:

• Средний ток подачи (Iavg): 3,95 μA (при VDD = 3V)
• Ток подачи во время преобразования (Isc): 1,5 мА (при VDD = 3 В)
• Течение питания в режиме ожидания (Iss): 0,2 μA (при VDD = 3V)
• Аналоговый в цифровой преобразователь (ADC)Разрешение 24 бита
• Частота I2C (FC,I2C): 400 кГц

Условия работы:

Датчик давления:

• Диапазон: от 30 до 130 кПа (300 до 1300 mbar)
• Резолюция: 0,001 кПа (0,01 mbar)
• Точность:
  • От 70 до 115 кПа @ 0°C до 50°C: ±0,25 кПа (±2,5 mbar)
  • От 70 до 115 кПа @ 25°C: ±0,2 кПа (±2,0 mbar)

Датчик температуры:

• Диапазон: от -40°C до +85°C
• Резолюция: 0,003°C
• Точность: ±0,75°C от -40°C до +85°C

Операция:

• Напряжение питания: от 2,0 до 5,5 В (фабричная калибровка на 3,0 В ± 10% для точности)
• Диапазон температуры работы: от -40°C до +85°C
• I2C-резисторы подтягивания: от 1 до 2,2 кΩ

Абсолютные рейтинги:

• Чрезмерное давление: до 2-х раз полный масштаб (FS)
• Напряжение питания: -0,3V до 6,5V (относительно GND)
• Аналоговые/цифровые напряжения ввода/вывода: -0,3В до VDD + 0,3В
• Температура хранения: от -60°C до +150°C

Обзор:

ВCPS123Это продвинутыйСистема в пакете (SIP)Раствор, в который входитдатчик давления сопротивления на мостовом уровнеи24-битный ADCОн доставляетвысокоразрешительные и точные измерения давленияс полностью калиброванным,цифровые выходы с компенсацией давления и температурыЭто устраняет необходимость в сложных расчетах компенсации хост-микроконтроллером, что делает его высокоэффективным для различных приложений.
