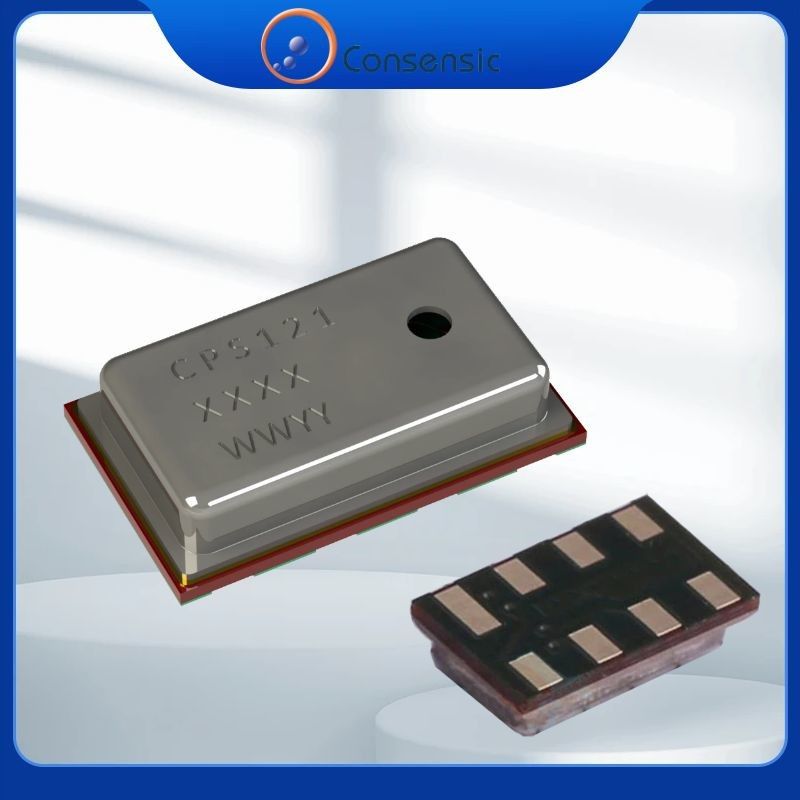

CPS121 Высокоточный цифровой датчик выходного давления от 95 кПа до 105 кПа

Цифровой датчик выходного давления CPS121 Диапазон рабочей температуры:- от 40 °C до +85 °C Точность давления: ± 0,1 кПа (± 1,0 мбар) @ 0 °C до 50 °C, 95 кПа до 105 кПа

ВCPS121Система в комплексе (SIP) предлагает эффективное и точное решение для точных измерений давления и температуры с акцентом на низкое потребление энергии и легкую интеграцию.Вот краткое описание ключевых электрических параметров и особенностей:

Ключевые особенности:

• Производственная калибровка:Точные показания давления и температуры без необходимости дополнительной калибровки.
• Цифровой выход через I2C:Бесшовная интеграция через простой интерфейс I2C.
• Низкое энергопотребление:Идеально подходит для устройств на батареях, минимизирующих потребление энергии.
• Никаких внешних часов:Упрощает дизайн и уменьшает сложность.
• Высокое сопротивление медиа:Устойчивы к различным средам, обеспечивая надежную работу.

Электрические характеристики:

• Напряжение питания:2V до 5,5V (обычно 3V), который удовлетворяет широкому спектру приложений.
• Среднее потребление тока:< 5 μA на измерение, обеспечивая минимальное потребление энергии.
• Потребление тока в состоянии сна:Чрезвычайно низкий при < 200 нА при 25°C для экономии энергии в свободное время работы.
• Диапазон рабочей температуры:-40°C до +85°C, обеспечивая надежную работу в различных условиях.

Характеристики измерения:

• Абсолютная точность давления:±0,1 кПа (±1,0 mbar) для давления от 95 до 105 кПа в диапазоне от 0 до 50 °C.
• Относительная точность давления:± 0,01 кПа, обеспечивая высокую точность измерений даже при небольших изменениях (например, < 1 метр).
• Точность температуры:±1,0°C, обеспечивая достоверные показания температуры.

Интерфейсы:

• Интерфейс I2C:Поддерживает скорость передачи данных до 400 кГц, обеспечивая быструю передачу данных для измерений в реальном времени.

Физические характеристики:

• Форма фактора:Компактный 3 x 5 x 1,2 мм (ширина x длина x высота), что делает его подходящим для конструкций с ограниченным пространством.
• Пакет:Пакет LGA с 8 проводами, легко интегрируемый в существующие системы.
• Порт обнаружения:Высокоуровневое зондирование, которое помогает легко внедряться в различные устройства.

Применение:

• Смартфоны: Добавляет возможности обнаружения окружающей среды для пользовательских функций.
• Носящиеся устройства: Полезно для отслеживания здоровья и физической подготовки путем мониторинга атмосферного давления и высоты.
• Высотомеры: обеспечивает точное измерение высоты для авиации, походов и других наружных приложений.
• Барометры: Полезно как в портативных, так и в стационарных приложениях для мониторинга атмосферного давления.
• Погодные станции: Необходимо для сбора точных метеорологических данных.
• Приложения GPS: Улучшает данные высоты для улучшения точности позиционирования.
• Жесткие диски (HDD): обеспечивает оптимальную производительность путем контроля внутреннего давления.
• Промышленное оборудование: может использоваться для контроля и контроля давления в различных промышленных процессах.
• Системы управления воздухом и системы вакуума: обеспечивает эффективное управление потоком воздуха и давлением в контролируемой среде.

Преимущества:

• Низкое энергопотребление:Идеально подходит для устройств на батареях, максимизируя срок службы.
• Не требуется внешние часы:Упрощает процесс проектирования и уменьшает сложность.
• Прочность:Высокая устойчивость к различным сенсорным средам обеспечивает долговечность и прочность в различных условиях.

Это устройство является универсальным решением для приложений, требующих высокой точности измерений давления и температуры, с особым акцентом на энергоэффективность и простоту интеграции.
