Легко I2c связи Цифровой выходной датчик давления высокочувствительный

Если у вас есть дополнительные вопросы или вам нужна дополнительная информация о том, как интегрировать CPS121 в ваши проекты, не стесняйтесь спрашивать!

Электрические Параметры

Обзор

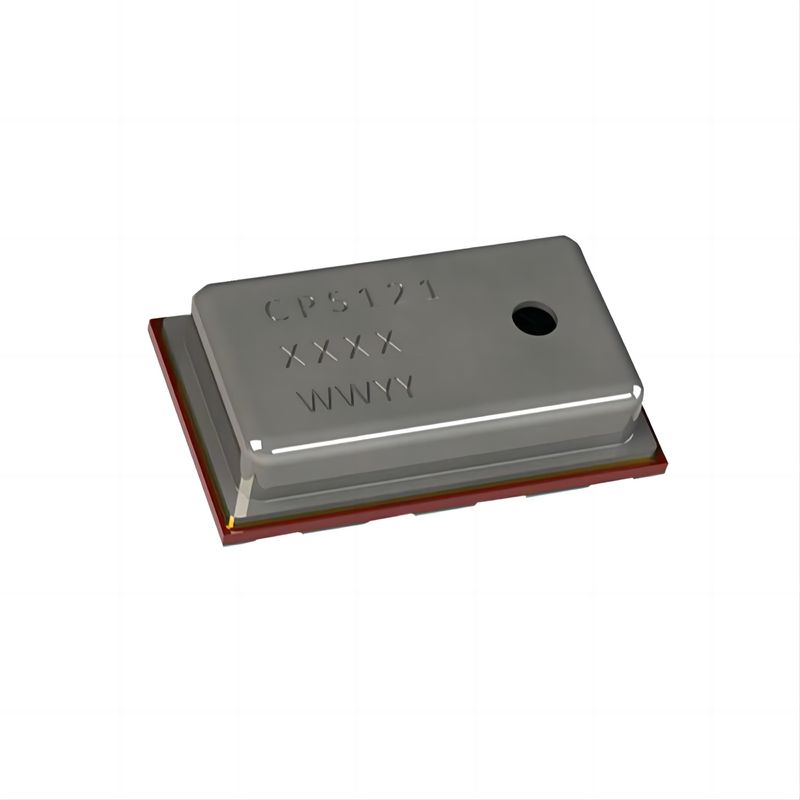

Решение CPS121 System-in-a-package (SIP) включает в себя датчик давления сопротивления моста и 24-битный ADC, обеспечивающий высокое разрешение и точные измерения давления.Его полностью калиброванный и температурно-компенсированный цифровой выход упрощает интеграциюВнутренняя логика калибровки датчика исключает необходимость внешних коэффициентов калибровки и расчетов компенсации хост-микроконтроллером.

Ключевые особенности

• Производственная калибровкаПредоставляет точные измерения давления и температуры непосредственно.
• Цифровой выход: Данные о давлении и температуре доступны через интерфейс I2C.
• Низкое энергопотребление: Подходит для применения на батареях.
• Не требуется внешние часы: упрощает конструкцию системы.
• Высокое сопротивление СМИ: Устойчивы к различным сенсорным средам.

Электрические характеристики

• Напряжение питания: от 2 до 5,5 В (обычно 3 В)
• Среднее потребление тока: < 5 μA на измерение
• Состояние сна потребление тока: < 200 nA при 25°C
• Диапазон рабочей температуры: от -40°C до +85°C

Характеристики измерения

• Давление Абсолютная точность: ±0,1 кПа (±1,0 mbar) от 0°C до 50°C, от 95 кПа до 105 кПа
• Относительная точность давления: ±0,01 кПа (<1 метр)
• Точность температуры: ±1,0°C

Интерфейсы

• Интерфейс I2C: поддерживает скорость передачи данных до 400 кГц

Физические характеристики

• Форма фактора: компактные размеры 3 x 5 x 1,2 мм (w x l x h)
• ПакетПакет LGA с 8 проводами
• Станция обнаружения: верхний боковой датчик

Заявления

1. Смартфоны: Улучшает способности окружающей среды.
2. Носящиеся устройства: Подходит для устройств отслеживания здоровья и физической подготовки.
3. Высотомеры: обеспечивает точные измерения высоты.
4. Переносные и стационарные барометры: точно измеряет атмосферное давление.
5. Погодные станции: Необходимо для сбора метеорологических данных.
6. Приложения GPS: Улучшает точность позиции с данными высоты.
7. Жесткие диски (HDD): контролирует внутреннее давление для обеспечения оптимальной работы.
8. Промышленное оборудование: Подходит для контроля и контроля давления.
9. Системы управления воздухом: Неотъемлемая часть систем управления потоком и давлением воздуха.
10. Вакуумные системы: Мониторы и устройства контроля давления в вакуумных условиях.

Преимущества

• Низкое энергопотребление: Идеально подходит для устройств, работающих на батареях.
• Отлично подходит для применения в батареях: продлевает срок службы батареи из-за низкого расхода энергии.
• Не нужно внешние часы: упрощает процесс интеграции.
• Высокая устойчивость к сенсорным средствам: обеспечивает долговечность в различных условиях.
