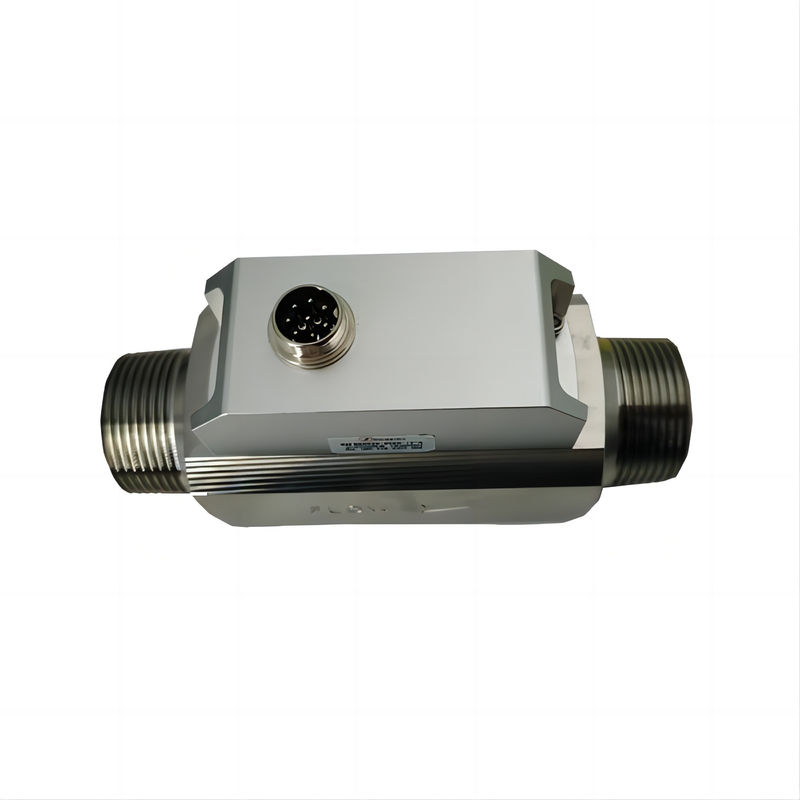

CAFS5032 Максимальное давление 0,8 МПа высокоточный датчик на базе MEMS

CAFS5032 Максимальное давление 0,8 МПа Настраиваемая точность ±1,5% FS %

Как рассчитать скорость потока

Скорость потока может быть определена из выходного напряжения датчика с помощью следующей формулы:
$\text{Степень потока}=\frac{(\text{VOUT}-1\text{V})}{4\text{V}}\times \text{Полный диапазон скорости потока}$
Пример расчета:
Для датчика CAFS5032AV с частотой потока полного диапазона 1000 SLPM, если выходное напряжение составляет 2,5 V, мгновенная частота потока может быть рассчитана как:
$\text{Степень потока}=\frac{(2.5V-1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

Заявления

• Промышленные процессы:Точное измерение потока газа для производственных и производственных линий.
• Медицинские изделия:Мониторинг и управление газовым потоком в медицинском оборудовании.
• Нефтяная промышленность:Измерения и контроль при добыче и переработке газа.
• Инструментация:Точное измерение потока для различных научных и инженерных приборов.
• ЛабораторииУправление потоком газа для экспериментов и исследований.
• Газовые предприятия:Измерения и мониторинг в газораспределительных системах.
• Химическая обработка:Измерение потока газа в химических реакциях и процессах.
• Сплавление:Точный контроль потока газа в металлоплавках.
• Обработка пищевых продуктов:Измерение газа в процессах производства и упаковки пищевых продуктов.
• Механическое и электрическое оборудование:Интеграция в различные системы измерения и контроля потока.

Описание продукта

ВСерия CAFS5032является высокоточным, основанным на MEMS устройством измерения потока, предназначенным для широкого спектра приложений.датчик CAFS5032 идеально подходит для измерения и контроля чистых и относительно сухих газов в промышленной и коммерческой среде.
Этот датчик использует современную технологию микроэлектромеханической системы (MEMS), которая сочетает в себе датчик теплового массового потока с высокоточной цифровой обработкой и калибровочными схемами.Встроенный преобразователь Δ-Σ A/D и внутренние алгоритмы калибровки обеспечивают точное измерение потока с минимальными требованиями внешней калибровкиCAFS5032 предлагает надежную производительность с различными возможностями вывода и может использоваться в различных условиях эксплуатации.

Характеристики продукта

• Высокая точность:CAFS5032 обеспечивает высокую точность с точностью ±1,5% по полной шкале (FS), обеспечивая надежные и точные измерения потока газа.
• Линейный выход:Датчик имеет линейный выход, который упрощает интеграцию и применение в различных системах.
• Не требуется компенсация температуры:Конструкция датчика исключает необходимость внешней компенсации температуры, уменьшая сложность системы и обслуживание.
• Долгосрочная стабильность:При минимальном нулевом движении датчик поддерживает высокую производительность и стабильность в течение длительных периодов.
• Быстрое время отклика:Датчик имеет быстрое время отклика 65 мс (выбирается), что позволяет измерять поток в режиме реального времени и быстро регулировать.
• Широкий диапазон потока:Способен измерять газовые потоки от 0 до 60 м/с, с высокой устойчивостью к ударам и ударам до 100 г.
• Содержание твердого тела:Ядро датчика MEMS не имеет поверхностных полостей или хрупких пленок, что делает его устойчивым к блокировкам и воздействию давления.
• Многофункциональные варианты вывода:Предлагает как аналоговые выходы (1-5 VDC), так и цифровую RS485 связь (протокол MODBUS) для гибкой интеграции и анализа данных.
• Приспособляемость к влажной газовой среде:Подходит для измерения относительно влажных газов, расширяя спектр его применений.
• Диапазон температуры и влажности:Работает в широком диапазоне температур от -25°C до 85°C и условиях хранения от -40°C до 90°C, с допустимой влажностью 0-100% RH.
• Противодействие конденсатной воде:Проектированы для выдерживания воздействия конденсатной воды без ухудшения производительности.

Функциональные спецификации
