95 кПа до 105 кПа водонепроницаемый датчик давления Медицинские устройства

CPS129 Абсолютная точность давления ± 0,1 кПа (± 1,0 мбар) @ 0°C до 50°C, 95 кПа до 105 кПа

Обзор

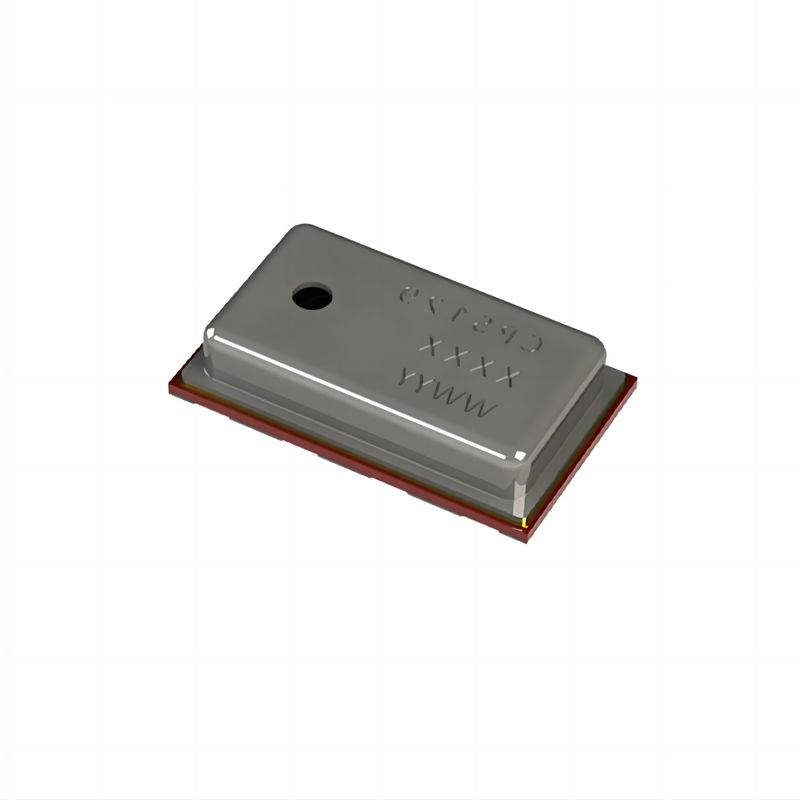

CPS129 представляет собой решение SIP (System-in-a-Package) с сопротивляющимся датчиком давления типа моста в сочетании с 24-битным ADC, предлагающим высокое разрешение и точные измерения давления.Этот датчик обеспечивает полностью калиброванное давление и температуру компенсированный цифровой выход через интерфейс I2C, исключая необходимость в сложных расчетах компенсации с помощью хост-микроконтроллера.

Заявления

CPS129 подходит для широкого спектра применений, включая:

• Водостойкие конструкции
• Медицинские изделия
• Смартфоны
• Носящиеся устройства
• Высотомеры
• Переносные и стационарные барометры
• Станции погоды
• Приложения GPS
• Жесткие диски (HDD)
• Промышленное оборудование
• Системы управления воздухом
• Вакуумные системы

Преимущества

• Низкое энергопотребление: Идеально подходит для применения на батареях, с оптимальным потреблением тока для повышения энергоэффективности.
• Не требуется внешние часы: упрощает конструкцию системы и уменьшает количество компонентов.
• Высокая устойчивость к сенсорным средствам: обеспечивает долговечность и надежность в различных условиях.

Особенности

• Производственный калиброванный датчик давления и температуры: обеспечивает точные измерения прямо из коробки.
• Напряжение питания: работает в широком диапазоне от 2 до 5,5 В, с типичным рабочим напряжением 3 В.
• Среднее потребление тока: потребляет менее 5 мкА на измерение, оптимизируя расход энергии.
• Состояние сна потребление тока: Сверхнизкое потребление энергии менее 200nA при 25°C.
• Диапазон рабочей температуры: Широкий диапазон температур работы от -40°C до +85°C, подходящий для суровых условий.
• Давление Абсолютная точность: ± 0,1 кПа (± 1,0 мбар) при температуре от 0 до 50 °C, от 95 до 105 кПа.
• Относительная точность давления: ± 0,01 кПа (< 1 мбар).
• Точность температуры: ±1,0°C.

Интерфейсы

• Интерфейс I2C: поддерживает связь до 400 кГц, что позволяет легко интегрироваться с микроконтроллерами и другими устройствами.

Физические характеристики

• Фактор малой формы: компактные габариты 3 x 5 x 1,2 мм (ширина x длина x высота), подходящие для ограниченного пространства.
• Пакет LGA, 8 свинца: Поверхностно-установленный пакет с 8 проводами, повышающий надежность и легкость сборки.
• Верхний боковой датчик: облегчает непосредственное воздействие на сенсорные среды, оптимизируя производительность датчиков в различных средах измерения.
