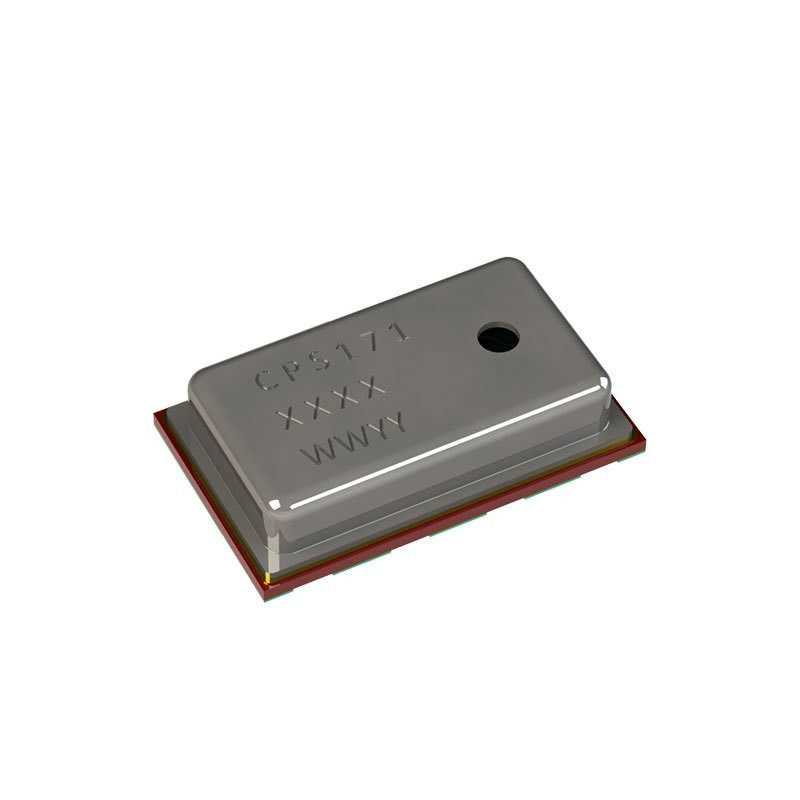

Name: CPS171 10 до 115 кПа Аналоговый датчик выходной давления 5,0 В
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 до 115 кПа Аналоговый датчик выходной давления 5,0 В

Подробная информация о продукции

Место происхождения: В Уси

Фирменное наименование: Consensic

Номер модели: CPS171

Условия оплаты и доставки

Количество мин заказа: Пожалуйста, свяжитесь с нами для подробной информации

Цена: Consult customer service

Время доставки: 3-7 рабочих дней

Условия оплаты: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/бизнес-для-бизнес

Поставка способности: 1000 шт.

Лучшая цена

Обзор

CPS171 - это резистивный датчик абсолютного давления, предназначенный специально для применения при низком давлении, например, для систем множественного абсолютного давления (MAP).аналоговый выход с компенсацией давления и состоит из сопротивляющегося датчика давления MEMS в сочетании с кондиционирующим ASIC для точных измерений давления.

Ключевые особенности и компоненты

Резистивный датчик давления MEMS: Ультрамаленький форм-фактор для компактных применений.
Кондиционирование ASIC: Обеспечивает точное измерение давления в пределах заводских калибров.
Интегрированный Sigma-Delta ADC: обеспечивает высокоуровневый аналоговый выходный сигнал, пропорциональный наложенному давлению.
Логика внутренней калибровки: Улучшает точность и надежность измерений.

Абсолютные рейтинги

Эти параметры определяют максимальные условия напряжения, которые датчик может выдержать без постоянного повреждения:

Параметр	Символ	Условия	Минуты	Тип	Макс	Объекты
Чрезмерное давление	—	—	—	—	1000 (10)	kPa (бар)
Напряжение питания (по отношению к GND)	VDD	—	-Нет.3	—	6.0	V
Напряжение при аналоговом вводе/выводе - в пине	ВИНА	—	-Нет.3	—	ВДД+0.3	V
Напряжение на аналоговом вводе/выводе	Голосование	—	-Нет.3	—	ВДД+0.3	V
Температура хранения	TSTOR	—	-50	—	130	°C

Условия эксплуатации

Определяет типичные условия стандартной работы датчика:

Параметр	Символ	Условия	Минуты	Тип	Макс	Объекты
Напряжение питания GND1	VS	—	4.75	5.0	5.25	V
Диапазон рабочей температуры	—	—	-40	—	85	°C

Характеристики диапазона давления (CPS171-JW001)

Описывает производительность датчика в пределах его калиброванного диапазона давления:

Параметр	Символ	Условия	Минуты	Тип	Макс	Объекты
Диапазон давления	—	—	10 (100)	—	115 (1150)	kPa (мбар)
Выпуск в полном объеме	VFSO	@VS=5,0V	—	4.7	—	V
Полномасштабное расстояние	VFSS	@VS=5,0V	—	4.5	—	V
Точность	—	(от 0 до 85°C)	—	—	±1.5	% VFSS
Чувствительность	В/П	—	—	45	—	mV/kPa

Электрические параметры

Подробная информация об энергопотреблении датчика и характеристиках выходной мощности:

Параметр	Символ	Условия	Минуты	Тип	Макс	Объекты
Ток подачи	IDD	Настройки наихудшего случая: 12 бит, 0 мс отключение питания	1200	—	1500	μA
Аналоговый выход	—	CPS171, Analog_P от 10 до 115 кПа (100 до 1150 мбар)	0.4	—	4.65	V
Аналоговое разрешение выхода	ВИЭ	—	—	12	—	Биты
Дополнительная ошибка аналога	Выйти	Включая ошибку рациометричности, от -40 до 125°С	0.1	—	0.5	%
Частота резкой системы	fSYS	Все сроки в данной спецификации подлежат этому изменению.	—	1.85	—	МГц
Время запуска	ТСТ	Включение к установке готовых данных, самые быстрые и медленные настройки	—	4.25	173	мс
Скорость обновления (нормальный режим)	TRESP_UP	Самые быстрые и медленные настройки	—	0.70	288	мс
Шум от пика до пика @ выход	Нет.	100 измерений в 12 бит	—	—	5	ЛСБ

Аналогового выхода:	Обычно от 10% до 90% VSUPPLY	Напряжение питания:	50,0В ± 10%
Небольшой форм-фактор:	3 x 5 x 1,2 мм (в длину x в час)	Напряжение питания GND1:	MIN4.75 TYP5.0MAX 5.25В

Аналогового выхода:	Обычно от 10% до 90% VSUPPLY
Напряжение питания:	50,0В ± 10%
Небольшой форм-фактор:	3 x 5 x 1,2 мм (в длину x в час)
Напряжение питания GND1:	MIN4.75 TYP5.0MAX 5.25В
