CPS171 верхний боковой датчик порта точности от 0 до 85C датчик давления

Name: CPS171 верхний боковой датчик порта точности от 0 до 85C датчик давления
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Подробная информация о продукции

Место происхождения: В Уси

Фирменное наименование: Consensic

Номер модели: CPS171

Условия оплаты и доставки

Количество мин заказа: Пожалуйста, свяжитесь с нами для подробной информации

Цена: Consult customer service

Время доставки: 3-7 рабочих дней

Условия оплаты: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/бизнес-для-бизнес

Поставка способности: 1000 шт.

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                                                                                                                                                4.65В датчик давления, Датчик давления 85C, 4.7В датчик преобразователя давления


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

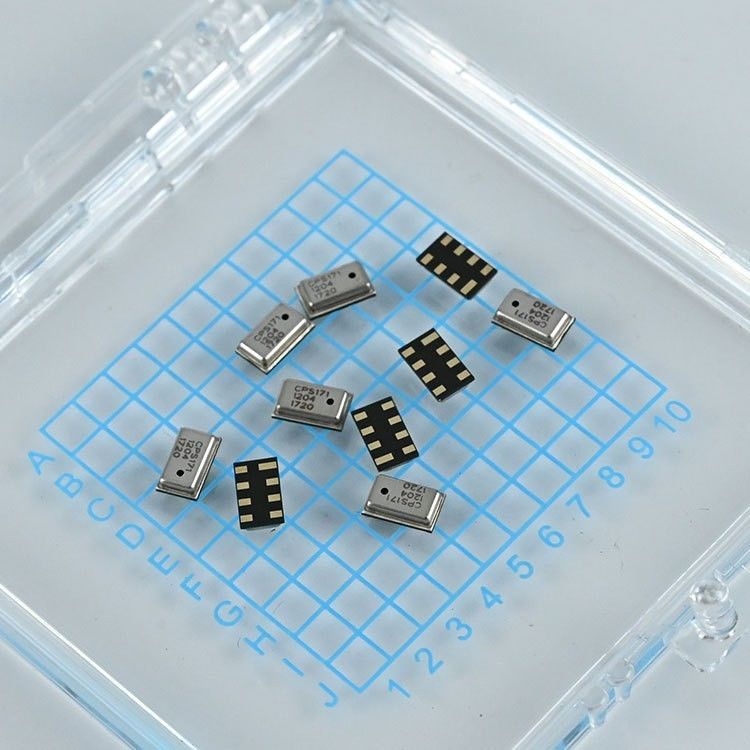

CPS171 верхний боковой датчик порта точности от 0 до 85C датчик давления

Преимущества

Низкое энергопотребление: Эффективная работа с минимальным расходом энергии.
Не требуется внешние часы: упрощает интеграцию и уменьшает количество компонентов.
Высокая устойчивость к сенсорным средствам: Прочный и надежный в различных условиях.

Особенности

Производственный калиброванный датчик давления: обеспечивает высокую точность из коробки.
Напряжение питания: 5,0 В ± 10%
Диапазон рабочей температуры: от -40°C до +85°C

Интерфейсы

Аналоговый выход: Типичная выходная напряженность составляет от 10% до 90% напряжения питания (VSUPPLY).

Физические характеристики

Фактор малой формы: компактный дизайн с размерами 3 x 5 x 1,2 мм (ширина x длина x высота).
Пакет LGA: 8-свинцовый пакет для простоты сборки.
Верхний боковой датчик: удобно для интеграции в различные приложения.

Описание

CPS171 представляет собой резистивное решение для датчиков абсолютного давления, предназначенное для применения при низком давлении, таких как системы многократного абсолютного давления (MAP).Он включает в себя ультра-малый резистивный датчик давления MEMS и кондиционирующий ASIC для обеспечения точных измерений давленияДатчик выдает полностью калиброванный аналоговый выходный сигнал с компенсацией давления.

Интегрированный ADC на основе сигма-дельты в сочетании с внутренней логикой калибровки обеспечивает высокоуровневый аналоговый выходный сигнал, пропорциональный наложенному давлению.

Заявления

Многочисленные системы абсолютного давления
Промышленное оборудование
Системы управления воздухом
Вакуумные системы

Абсолютные рейтинги

Параметр	СИМБОЛ	МИН	Максимум	ЕДИНСТВА
Чрезмерное давление		1000 (10)		kPa (бар)
Напряжение питания (по отношению к GND)	VDD	-Нет.3	6.0	V
Напряжение при аналоговом вводе/выводе в пине	ВИНА	-Нет.3	ВДД +0.3	V
Напряжение при аналоговом входе/выходе	Голосование	-Нет.3	ВДД +0.3	V
Температура хранения	TSTOR	-50	130	°C

Условия эксплуатации

Параметр	СИМБОЛ	Условия	МИН	Тип	Максимум	ЕДИНСТВА
Операция
Напряжение питания GND1	VS		4.75	5.0	5.25	V
Диапазон рабочей температуры			-40		85	°C
В случае, если вы не сможете получить разрешение на перевозку груза, вы можете отказаться от этого разрешения.
Диапазон 1			10 (100)		115 (1150)	kPa (мбар)
Выпуск в полном объеме	VFSO	@VS=5,0V		4.7		V
Полномасштабное расстояние	VFSS	@VS=5,0V		4.5		V
Точность		(от 0 до 85°C)			±1.5	% VFSS
Чувствительность	В/П			45		mV/kPa

Электрические параметры

Параметр	СИМБОЛ	Условия	МИН	Тип	Максимум	ЕДИНСТВА
ПРЕДСТАВЛЕНИЕ ПРЕДСТАВЛЕНИЯ
Современный режим обновления	IDD	Настройки наихудшего случая: 12 бит, 0 мс отключение питания		1200	1500	μA
Аналогичный выход
Аналоговый выход (CPS171)	Аналог_P	от 10 до 115 кПа (100 до 1150 мбар)	0.4		4.65	V
Аналоговое разрешение выхода	ВИЭ			12		Биты
Дополнительная аналоговая ошибка (включая ошибку рациометричности)	Выйти	-40 до 125°C	0.1		0.5	%
Система
Частота резкой системы	fSYS	Все сроки в данной спецификации подлежат этому изменению.		1.85		МГц
Время запуска (включение в режим готовности к передаче данных)	ТСТ	Самые быстрые и медленные настройки	4.25		173	мс
Скорость обновления (нормальный режим)	TRESP_UP	Самые быстрые и медленные настройки	0.70		288	мс
Шум от пика до пика @ выход (100 измерений в 12 бит)	Нет.				5	ЛСБ
